Головне правило при підготовці технічного завдання (ТЗ) та креслень для ЧПУ-обробки – надати вичерпну інформацію про геометрію, матеріал, допуски та фінішну обробку деталі, що виключає двояке тлумачення. Точно складена документація дозволяє технологам заводу відразу розрахувати оптимальну траєкторію руху інструменту, час роботи верстата та кількість матеріалу. Помилки, неповні дані або відсутність критичних розмірів у ТЗ призводять до затягування термінів прорахунку, завищення вартості «на ризики» або виготовлення невідповідного виробу.
Базові вимоги до креслень та 3D-моделей

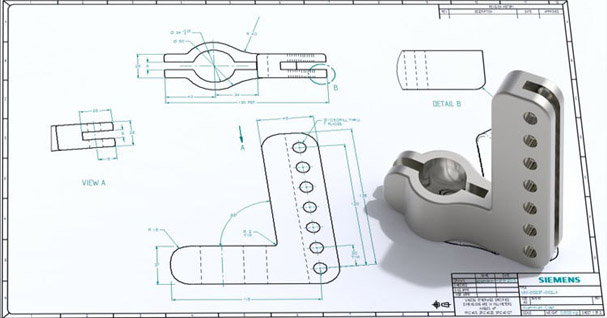

Сучасне виробництво на верстатах з ЧПУ вимагає комбінованого підходу. Для швидкого та точного програмування німецьких обробних центрів SPINNER інженерам необхідна тривимірна модель деталі, а для контролю критичних параметрів – класичне двомірне креслення.
При підготовці файлів важливо враховувати кілька технологічних стандартів:
- Формати файлів: 3D-моделі приймаються в універсальних твердотільних форматах (STEP, IGES), які коректно відкриваються в будь-яких CAD/CAM системах. Двомірні креслення або ескізи краще надсилати у форматах DXF, DWG або PDF.
- Масштаб та одиниці виміру: Всі елементи мають бути виконані в масштабі 1:1, а в якості одиниць виміру за замовчуванням використовуються міліметри.
- Зазначення допусків та посадок: На 2D-кресленні обов’язково потрібно розмітити посадочні місця під підшипники, вали або різьбові з’єднання, вказавши квалітети точності. Відсутність допусків означає, що деталь буде виготовлена за стандартним середнім класом точності (ISO 2768-m), що не завжди підходить для рухомих вузлів.
- Позначення різьби: Тип (метрична, дюймова), крок та глибина різьбових отворів мають бути чітко прописані на кресленні, оскільки за однією лише 3D-моделлю неможливо визначити параметри різьби.
- Шорсткість поверхні: Вкажіть вимоги до чистоти поверхонь (Ra), особливо для зон, що працюють на тертя. Це визначить, чи знадобиться деталі подальше кругле або плоске шліфування.
Складання грамотного технічного завдання
Креслення показує, «як виглядає деталь», а технічне завдання пояснює, «як і в яких умовах вона має працювати». У ТЗ необхідно чітко прописати марку металу або пластику. Якщо точне найменування сплаву невідоме, вкажіть необхідні фізичні властивості (наприклад: «нержавіюча сталь, стійка до кислот» або «конструкційна сталь під подальше загартування»).
Обов’язково вкажіть обсяг партії. Як відомо, виробництво серії завжди обходиться дешевше за одиничний прототип, оскільки витрати на написання програми для ЧПУ та налаштування верстата розподіляються на всі деталі. Якщо вам потрібно виготовити тестовий зразок, а потім запустити серію, пропишіть це в ТЗ – технологи врахують це при розрахунку вартості підготовчих робіт. Також вкажіть необхідність термічної або хімічної обробки (цементація, азотування, анодування), щоб завод заклав ці етапи в загальний виробничий цикл.
Оптимізація геометрії заради зниження ціни
Часто конструктори закладають у проєкт елементи, які ускладнюють та здорожчують ЧПУ-обробку без реальної технічної необхідності. Наприклад, глибокі глухі отвори малого діаметру вимагають купівлі дорогого спецінструменту та зниження швидкості різання. За можливості замінюйте глибокі кишені наскрізними отворами.
Ще одна часта помилка – проєктування гострих внутрішніх кутів у кишенях деталі. Оскільки фреза має круглу форму, вона фізично не може залишити гострий кут, рухаючись по радіусу. Конструктору доводиться або закладати радіус скруглення, що відповідає стандартним діаметрам фрез, або переводити деталь на дорожчу електроерозійну обробку. Проєктування з урахуванням можливостей ЧПУ-верстатів дозволяє знизити кінцеву вартість виробу на 20–30% ще до початку різання металу.
На заводі Komkor ми допомагаємо клієнтам оптимізувати технічну документацію для мінімізації витрат. Наше конструкторське бюро готове проаналізувати ваші креслення та 3D-моделі, перевірити їх на технологічність та запропонувати найкращі рішення щодо вибору матеріалів та методів обробки.
Хочете отримати точний та швидкий розрахунок вартості вашого проєкту? Надішліть нам наявні креслення, ескізи або 3D-моделі через форму на сайті – наші інженери зв’яжуться з вами для уточнення всіх деталей.
